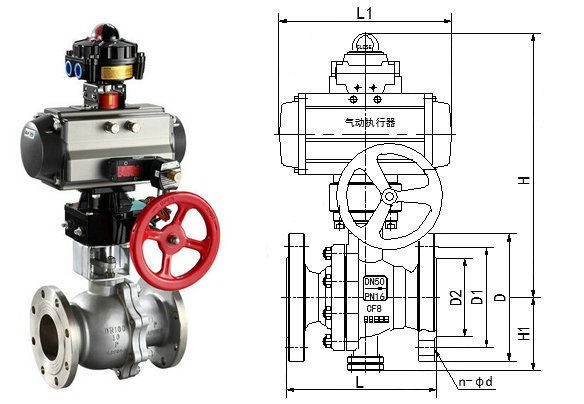

气动切断球阀概述:
气动O型切断球阀(开关球阀)常用于要求快速关闭管路介质流通的场合,
主要由单作用气动执行器与O型球阀组成,具有紧急复位的功能,
可在遇到突发故障或失去气源时,快速关闭阀门,防止介质流入!气动O型切断球阀以压缩空气为动力源,
且执行速度非常快,具有高*准的开闭功能,可严密切断管路中的流体,
可就地控*和远距离集中控*,提高了使用的安全性。
气动切断球阀产品特点:
1,气动O型球阀可根据使用要求不同,选用金属密封和软密封结构,满足不同工况场合。
2,密封性能极佳,结构易于密封,而且阀封能力随着介质压力的增高而增大。
3,气动O型切断球阀阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏。
4,流体阻力小,球阀全开时与管路形成全通道,介质基本可以毫无阻力的流过。
5,不仅能控*气体,液体和蒸汽介质,也适用于控*污水和含有纤维的本质。 |
![]() |
公称通径 | DN15~DN300(mm) |
公称压力 | PN1.6、2.5、4.0、6.4MPa |
连接形式 | 法兰式、螺纹连接 |
驱动方式 | 气源驱动0.4-0.7Mpa(可带手动装置) |
阀芯形式 | “O”型球形阀芯 |
适用温度 | 软密封≤180℃,金属密封≤450℃ |
流量特性 | 快开特性 |
阀体材质 | 碳钢、不锈钢304、316、316L |
密封材料 | 增强聚四氟乙烯,对位聚苯 |
适用范围 | 液体、燃气、蒸汽、油品、腐蚀性介质等 |
作用形式 | 开关型(开关两位切断)单作用(弹簧复位功能),双作用(气开气关) |
气动O型切断球阀动作原理:
当气动O型球阀压缩气体通过电磁阀或其他控*器进入气缸的一端
,推动活塞开始移动,通过活塞杆,曲柄,立轴等传动机构,
使球芯以立轴为中心旋转90°,使球阀由开(或关)的状态变为关(或开)的状态,
达到对管道内介质的自动控*。气动开关球阀在气缸式执行机构侧面有两个G1/4"的螺孔,
可以通过连接板安装电磁换向阀,顶部也有两个M10X1的螺孔,
可以通过支承件安装两个行程开关,中心旋转顶端可用扳手进行手动操作。
气动O型切断球阀零件材料:
零件名称 | 材料 | |||
阀体阀盖 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨 | |||
适用介质 | 液体、气体、蒸汽、油品及其它腐蚀性介质等 |
