气动三通球阀

气动三通球阀图片

气动三通球阀

  • 阀门型号:Q644F/H,Q645F/H,Q614F/H,Q615F/H
  • 通径规格:法兰DN15~DN300,螺纹DN15~DN50
  • 结构形式:三通L型,三通T型
  • 阀体材质:铸钢WCB、不锈钢304、不锈钢316
  • 公称压力:PN10、PN16、PN25、PN40、PN64
  • 适用温度:-20℃~450℃
  • 应用范围:气体、水、蒸汽、液体、油品、腐蚀性介质等
  • 产品特点:一阀多用,分L型和T型,达到换向、分配、合流、分流

气动三通球阀简介:

气动三通球阀是用于管道中介质换向、合流及分流的作用,主要由T型或L型三通球阀与气动执行器连接组成,按连接方式不同可分为法兰及内螺纹。气动三通L型球阀是对两条相互垂直的通道进行介质流向的切换或截断,起到分配作用,而T型球阀不仅可对介质流向进行切换,还可以使三个通道互相连通或关闭其中任意一条通道起到分流、合流作用。可根据工况需要,在气动三通球阀执行器上加装阀门定位器及其它相关配件,即可控*球阀球芯的运转,达到对管路中介质的自动化控*。
气动三通球阀(法兰)
气动法兰三通球阀                                 气动内螺纹三通球阀
气动三通球阀优点:

1、可选用不同连接形式,分为气动法兰三通球阀和气动螺纹三通球阀,满足不同使用工况。
2、密封效果极佳,采用软密封四氟乙烯弹性变形可达到无泄漏密封。
3、一阀多用:可*成L型通口,也可*成T型通口,达到分配、合流、分流等功能。
4、气动三通球阀安装方便,可用任一通口作为介质的流通入口,并且无泄漏。
5、广泛适用于环保、油品、冶金、蒸汽、能源、造纸、食品等管路系统中对介质
进行流向改变或达到对介质分流或混合。
气动三通球阀标准规范:

1.设计和*造:GB/T12237-1989;APl608。
2.检验和试验:GB/T13927-1992;APl598。
3.法兰连接:JB/T79]一2-1994;ASME/ANSIB165。
4.结构长度:JD-2002

回讯器:也叫限位开关,远程反馈开关信号(防爆)
电磁阀:双作用选二位五通、单作用选二位三通(防爆)
三联件:可对气源稳压、过滤、气缸加润滑油
阀门定位器:输入4~20mA信号,实现阀门调节功能YT-1000R

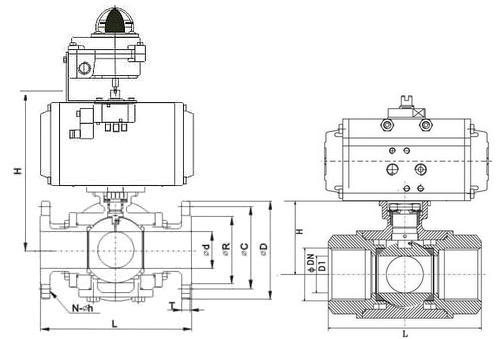

气动三通球阀结构图
  气动法兰三通球阀结构图                    气动内螺纹三通球阀结构图
气动三通球阀技术参数:

公称通径 DN10~DN300(mm) (螺纹1/2"~2")
公称压力 PN1.0、1.6、2.5、4.0、6.4MPa
驱动形式 压缩空气4-7bar(可带手动装置)
连接方式 法兰式、内螺纹连接
结构形式
L型三通阀体、T型三通阀体
动作范围 0~90°    0~180°
使用温度
PTFE:-29~+178℃,PPL:-29~+300℃
适用介质 水、蒸汽、液体、油品、腐蚀性介质等
控*方式 开关模式,调节型(定位器4-20mA模拟信号)
作用形式 单作用弹簧复位(常开型,常闭型),双作用(气开气关)

气动三通球阀流向原理说明:

气动三通球阀根据结构形式及流通方向不同分为L型和T型,介质流通方向图如下。
气动三通球阀原理
                              T型三通球阀流向图                                                                                    L型三通球阀流向图

L型三通球阀只能连接或截断两条相互垂直正交的管道,
不能同时保持第三条管道的相互连通,只起到分配作用。
T型三通球阀能使三条正交的管道相互联通或切断任意第三条通道,
达到两进一出或一进两出的的功能,起到分流、合流作用。

气动三通球阀性能参数:

公称通径DN(mm) DN15-300
公称压力 PN(MPa) 1.0 1.6 2.5 4.0 6.4
试验压力 强度试验 1.5 2.4 3.8 6.0 9.60
密封试验 1.1 1.8 2.8 4.4 7.04
低压气密试验 0.4~0.7
适用介质 气体、水、油品、蒸汽或腐蚀性介质(常温,低温,高温)
