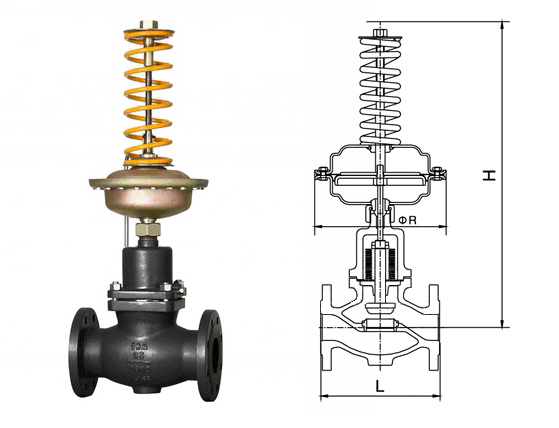

自力式阀后压力调节阀

阀门型号：ZZYP-16B
通径规格：DN15～DN250mm
结构形式：直通铸造阀
阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN1.6、2.5、4.0MPa
适用温度：0℃-200℃
应用范围：气体、液体及蒸汽介质
产品特点：减压、稳压（用于阀后压力调节）

自力式阀后压力调节阀概述：

ZZYP-16B自力式阀后压力调节阀主要用于控*阀后压力，亦可称之为减压阀，通过感应阀后压力的变化，来调整阀芯打开的开度，从而实现控*阀后压力在设定点。自力式压力调节阀能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整，广泛应用于气体、液体及蒸汽介质减压、稳压（用于阀后压力调节）的自动控*。

自力式阀后压力调节阀特点：

自力式阀后压力调节阀通俗的说，就是控*阀后的压力，由控*阀门、执行器和一个设定压力的弹簧组成，适用于非腐蚀性的液体、气体和蒸汽，在系统管道中起阀后压力控*的作用，当阀后压力升高时，控*阀关闭。

自力式阀后压力调节阀参数：

技术参数
公称通径	DN15、20、25、32、40、50、65、80、100、125、200、250mm
公称压力	PN1.6、4.0MPa
法兰标准	ANSl、JIS、DIN、GB、JB(特殊可按用户提供)
阀体材料	铸钢、不锈钢
阀芯材料	硬密封:不锈钢
阀芯材料	软密封:不锈钢镶嵌橡胶圈
压力平衡	不锈钢波纹管( DN15-125)、平衡膜片( DN150-250)

自力式阀后压力调节阀工作原理：

自力式压力调节阀用于控*阀后压力调压阀的作用方式为压闭型，介质由箭头方向流入阀体、经阀芯、阀座节流后输出，另一路经冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到减压、稳压之目的。如阀后压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯，使阀门开启度减小，直至阀后压力下降到设定值为止。同理，如果阀后压力降低，作用在膜片上的力减小，由弹簧的反作用力，带动阀芯，使阀门开启度增大，直到阀后压力上升到设定值为止。

自力式阀后压力调节阀温度范围：

允许工作温度
公称通径		15-125mm	150-250mm
密封型式	硬密封	≤150℃	≤140℃
		冷却罐≤200℃	冷却罐和加长≤200℃
		冷却罐和散热≤200℃	冷却罐和加长≤200℃
	软密封	≤150℃
