电动调节球阀

  • 阀门型号：VQ947F/H，VQ977F/H,Q941F/H
  • 通径规格：DN15～DN300
  • 结构形式：O型球芯，V型球芯
  • 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
  • 公称压力：PN16、PN25、PN40、PN64
  • 适用温度：-40℃～450℃
  • 应用范围：应用范围：水、蒸汽、纸浆、含有纤维介质及粉粒状介质
  • 产品特点：结构紧凑、流通能力大、动作稳定可靠、调节性能佳

电动调节球阀概述：

电动调节球阀主要用于对管道介质压力、流量、液位等参数的调整控*，
一般分为电动O型调节球阀和电动V型调节球阀，
通过输入4-20mA信号及220VAC电源即可控*球阀的运转开度。电动调节球阀根据使用工况不同，
可选用软密封或硬密封两种形式，其中常温常压可选软密封橡胶、聚四氟乙烯等，
高温高压场合可选择金属材质硬密封，适用于各种化工、石化、石油、电力、液化气、机械设备配套等领域。

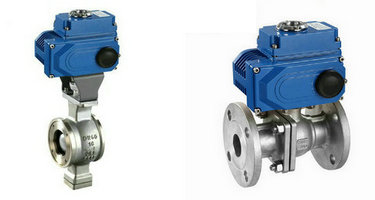

电动调节球阀图片
电动V型调节球阀                                    电动O型调节球阀

电动调节球阀特点：

电动调节球阀内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控*运转，
其中电动V型调节球阀带有特殊V型切口，不仅可将纤维切断，
防止卡死，它的V型开口可与阀座流道形成不同的V型角度，实现对管路介质各项参数的*确调节，
适用于各种纸浆或纤维等粘稠介质，有效保证管路的流通，又能防止球阀球芯卡死的现象。

电动调节球阀参数：

公称通径 DN15～DN300(mm)
公称压力 PN1.0、1.6、2.5、6.4MPa
连接形式 法兰式，对夹式
驱动形式 电源驱动（可选防爆型，自带手动装置）
电源电压 AC110V、AC220V、AC380V（其他定*DC24）
阀芯形式 O型球型阀芯，V型阀芯结构
泄露量 按GB/T4213-92，小于额定KV0.01%
动作时间 8～30（DN15-50） 36～60(DN65-300)可定*
阀体材质 碳钢、不锈钢304、316
流量特性 近似快开特性
适用温度 软密封-40℃~-180℃；硬密封-40℃~-450℃
控*方式 智能调节型（输入输出4-20mA模拟量信号实现调节功能）
使用介质 蒸汽、纸浆、污水、含有纤维颗粒固体悬浮介质及粉粒状介质

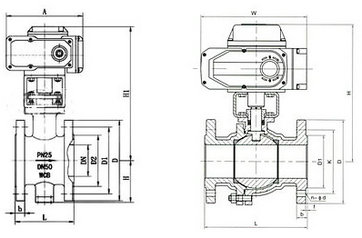

电动调节球阀结构图：

电动调节球阀结构图

电动调节球阀性能指标：

控**度：0.1%-3.0%(通过U4参数可调)
可接电动执行器反馈信号：电位器500Ω-10KΩ
可接收外部控*信号（DC）：4-20mA(1-5V、0-10V、开关量等出厂前定*)
输入阻抗：250Ω；
通过修改U1参数可设定：①DRTA/正动作，RVSA/逆动作模态
②输入信号中断时“中断”模态—OPEN（开）、STOP（停）、SHUT（闭）
可选：①可控硅输出（AC，600V，25A）②继电器输出（AC，250V，10A）◆定货时指明
输出执行器位置信号：低漂移输出4-20mADC对应执行器全闭至全开，
信号完全与输入隔离（光电隔离），输出负载≤500Ω
环境温度：0-70℃，湿度：35-85%
有超温保护功能：定位器壳内温度≥70℃时，定位器停止对执行器的开闭控*，
可通过按键自由标定输入信号所对应执行器的动作区间（一般标定为电动执行器全闭、全开位置）
