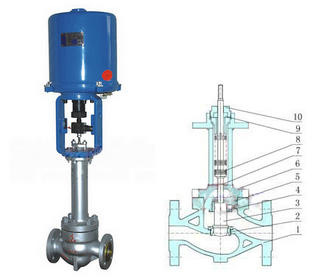

电动波纹管调节阀

阀门型号：ZDSBWG
通径规格：DN25～DN300mm
结构形式：直通铸造球型阀
阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN16、PN40、PN64
适用温度：波纹管密封型-40～+350℃
应用范围：气体、导热油、高真空系统的场合
产品特点：双重密封，结构紧凑，安全可靠性更好

电动波纹管调节阀概述：

电动波纹管密封调节阀采用波纹管作为阀杆密封元件，可使阀杆部位无泄漏，以防止放射性物质或贵重物质外漏，或保持高真空。常用于对阀杆密封要求严格的场合，如用于高真空的场合和核工业中。

电动波纹管调节阀特点：

电动波纹管调节阀上阀盖采用波管纹密封结构，可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性，这是波纹管密封阀的显著特点之一。由于波纹管元件本身变形性和卓著的抗老化性，这种调节阀完全克服了填料密封阀，通常存在的填料老化和温差敏感等弱点。其次，采用波纹管一填料双重密封结构，安全可靠性更好，因此，它在剧毒，强腐蚀性，放射性等稀有特殊介质，自动控*系统中得到广泛应用。

电动波纹管调节阀参数：

阀体
形式	直通铸造球型阀
公称通径	25、32、40、50、65、80、100、125、150、200、250、300mm
公称压力	PN16、40、64bar
法兰标准	GB/T9113、 JB/T79等
材料	铸钢( WCB)、不锈钢（304、316、316L）等
上阀盖	波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件
阀芯型式	单座、笼式、套筒型阀芯
流量特性	等百分比特性和线性特性
材料	不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

电动波纹管调节阀执行机构：

主要技术参数	电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC
	防护等*：相当IP55 隔爆标志：Exd\|\| BT4 手操功能：手柄
	环境温度：-25 +70℃ 环境湿度：≤95%

相关产品：气动薄膜波纹管调节阀
